УРЗНС-ВО-25.2-20 Устройство резистивного заземления нейтрали

Тип оборудования: Высокоомное УРЗН
Напряжение сети, кВ: 20
Ток резистора, А: 25.2
Мощность резистора, кВт: 273
Сопротивление резистора, Ом: 600
Степень защиты: IP21÷IP54
Климатическое исполнение: У, УХЛ, ХЛ, Т
Материал обмоток: Алюминий, Медь

НАЗНАЧЕНИЕ

Устройство резистивного заземления нейтрали высокоомное УРЗНС-ВО-25.2-20 предназначено для:

  • Ограничения дуговых перенапряжений, воздействующих на изоляцию сети 20 кВ и оборудования в режиме однофазного замыкания на землю;
  • Устранения феррорезонансных явлений, возникающих в основном в измерительных трансформаторах напряжения;
  • Для уменьшения сверхнормативного напряжения смещения нейтрали.

Резисторы изготавливаются в двух исполнениях:

  • Статическом;
  • Регулируемом.

В случае регулируемого исполнения, стандартный шаг регулирования величины сопротивления составляет 10%.

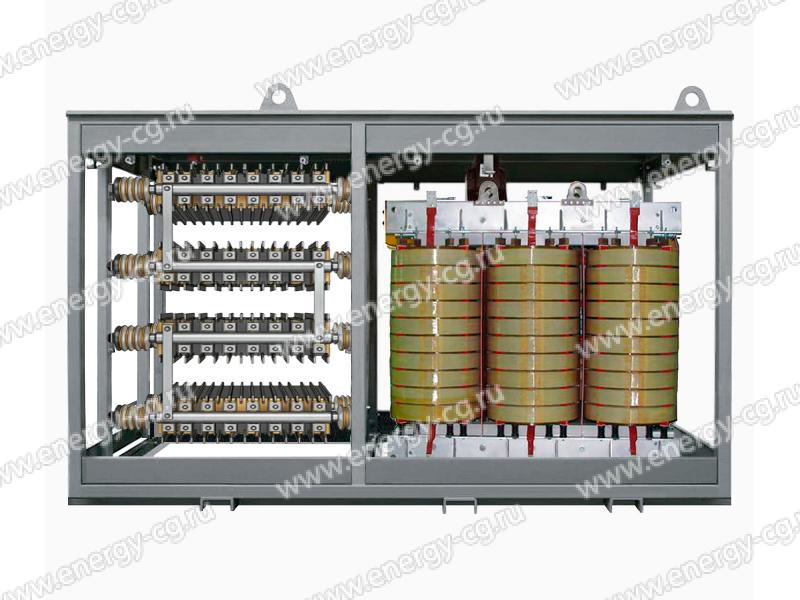

Устройство УРЗНС комбинирует в своем корпусе:

  • Нейтралеобразующий фильтр со схемой соединения обмоток Zn, так и Yn/D;
  • Резистор заземления нейтрали РЗН.

ОГРАНИЧЕНИЕ ПЕРЕНАПРЯЖЕНИЯ

Ограничение перенапряжений при дуговом однофазном замыкании на землю достигается за счет уменьшения скорости нарастания напряжения на поврежденной фазе сети 20 кВ, вследствие чего частота следования дуговых пробоев минимизируется, а при правильно подобранном номинале резистора - снижается до нуля (резистор демпфирует сеть).

В свою очередь, это достигается за счет уменьшения постоянной времени разряда емкостей здоровых фаз во время бестоковой паузы за счет указанного резистора, который уменьшает активное сопротивление цепи протекания тока нулевой последовательности.

ПОДКЛЮЧЕНИЕ РЕЗИСТОРА

Высоковольтный высокоомный УРЗН подключается к трехзфазной сети в невыведенной, или неявно выведенной нейтральной точкой сети 20 кВ и контуром заземления подстанции.

СЕРТИФИКАЦИЯ

Устройство резистивного заземления нейтрали УРЗНС изготовлены в соответствии с системой качества ISO 9001 и соответствуют российским стандартам.

ГАРАНТИЯ

Группа компаний "Энергия" предоставляет полную гарантию качества на производимые устройство резистивного заземления нейтрали:

  • Соответствие фактическим параметров оборудования согласованным требованиям;
  • Заводская гарантия - от 3 лет;
  • Срок службы трансформатора сухого силового - 30 лет и более.

ХРАНЕНИЕ

Перед размещением устройства резистивного заземления нейтрали на хранение, необходимо призвести осмотр сохранности упаковки и самого изделия, а также проверить комплектность. Повреждённую упаковку восстановить.

Устройство резистивного заземления нейтрали необходимо хранить в упаковке завода-изготовителя в закрытом, сухом, чистом, вентилируемом помещении. Условия хранения по ГОСТ 15150-69.

При хранении утройства резистивного заземления нейтрали необходимо применять меры, исключающие возможность его механического, климатического и химического повреждения и постороннего воздействия.

Устройства резистивного заземления нейтрали перед отправкой заказчику проходят консервацию и упаковку, обеспечивающие защиту на период транспортировки и хранения.

Для хранения устройстварезистивного заземления нейтрали пригодны не отапливаемые, но сухие и чистые складские помещеия. Устройства резистивного заземления нейтрали, могут храниться в заводской упаковке при температуре -50 0С

УПАКОВКА

Все оборудование, поставляемое Группой компаний "Энергия" проходит предпродажную подготовку. Технические специалисты предприятия дают рекомендации по установке и настройке оборудования, а также консультируют обслуживающий персонал клиента о возможных причинах и способах устранения неисправностей в случае их возникновения.

Тип упаковки выбирается в зависимости от требований к защите трансформатора, от воздействия климатических факторов внешней среды, способа транспортирования и с учетом конструктивных особенностей изделия:

  • Полиэтилен;
  • Картон;
  • Деревянная упаковка, в том числе для морских перевозок.

Табличка технических данных, контактные поверхности вводов и зажимы заземления подвергнуты консервации (покрыты консервационной смазкой).

ТРАНСПОРТИРОВКА

Устройства резистивного заземления нейтрали отправляется заказчику железнодорожным или автомобильным транспортом. Допускается транспортирование устройства резистивного заземления нейтрали на речных, морских судах или авиатранспортом.

Устройства резистивного заземления нейтрали обычно поставляются заказчику в зависимости от габаритных размеров и массы полностью собранные или частично демонтированные.

Непосредственно после прибытия к месту назначения, перед разгрузкой устройство резистивного заземления нейтрали совместно с представителем транспортирующей организации необходимо произвести осмотр упаковки, убедиться в отсутствии механических повреждений.

В случае обнаружения каких-либо механических повреждений устройства резистивного заземления нейтрали необходимо составить акт о результатах осмотра и обратиться на завод-изготовитель.

Технические параметры УРЗНС-ВО-25.2-20 устройства резистивного заземления нейтрали

Параметры Измерение Значение
ОБЩИЕ
Номинальное напряжение сети (Uном=22/√3 кВ) кВ 20
Климатическое исполнение (по ГОСТ 15150-69)   У, УХЛ, ХЛ, Т
Степень защиты кожуха (по ГОСТ 14254-96)   IP21÷IP54
Подключение   снизу, сверху
Уровень звукового давления дБ ≤ 63
Сейсмичность района установке по шкале MSK-64   до 9 баллов
Гарантийный срок эксплуатации лет от 3
Срок службы лет 30 и более
РЕЗИСТОР
Мощность кВт 273
Номинальный ток А 25.2
Номинальное сопротивление Ом 600
ФИЛЬТР ЗАЗЕМЛЯЮЩИЙ
Схема и группа соединения обмоток   Zn, Yn/D
Класс нагревостойкости изоляции (по ГОСТ Р 52719-2007)   H (180 ℃)

В таблицах указаны справочные данные устройства резистивного заземления нейтрали, могут быть изменены по заказу.

Преимущества использования устройства резистивного заземления нейтрали:

  1. Комплектное изделие полной заводской готовности, позволяющее реализовать резистивное заземление нейтрали в любой сети 6, 10, 20 и 35 кВ (при наличии незанятой ячейки на секции);
  2. Более простой монтаж, так как не требует дополнительные меры противопожарной безопасности в местах установки;
  3. Класс нагревостойкости обмоток фильтра нулевой последовательности Н/Н (180 °С). Допускают длительную работу при температуре 220 °С;
  4. Стабильность параметров резистора в течение срока эксплуатации;
  5. Низкие шумы при эксплуатации;
  6. Отсутствие необходимости в двух фундаментах - для установки УРЗН необходим один;
  7. Простота обслуживания (доступ организован через съемные боковые панели);
  8. Экологическая безопасность. Отсутствие в фильтре нулевой последовательности масла, устраняет угрозу загрязнения окружающей среды при утечке масла;
  9. Устойчивость к воздействию сырости и влаги.

Комплектация устройства резистивного заземления нейтрали

  • Каждое устройство резистивного заземления нейтрали Группы компаний "Энергия" поставляется в функциональном состоянии, предусматривающем быстрый монтаж и пуск в эксплуатацию;
  • Устройство резистивного заземления нейтрали в базовой комплектации включает всё самое необходимое для нормальной эксплуатации оборудования;
  • Для расширения функциональности, увеличения общего контроля за оборудованием и соответствия специальным требованиям к оборудованию предусмотрено оснащение устройства резистивного заземления нейтрали дополнительными узлами к комплектующими;
  • Требования к устройству резистивного заземления нейтрали формируются на стадии составления технического задания или заполнения опросного листа.

Базовая комплектация:

  • Защитный корпус;
  • Резистор заземления нейтрали;
  • Сухой фильтр нулевой последовательности;
  • Температурные датчики - 4 шт.;
  • Температурный блок защиты - 1 шт.;
  • Паспорт на изделие, инструкция по монтажу, эксплуатации и техническому обслуживанию;
  • Комплект ЗИП;
  • Заводская упаковка (стретч-плёнка, картон).

Дополнительная комплектация:

  • Шкаф тепловой защиты;
  • Устройство регулирования напряжением (ПБВ);
  • Комплект вентиляторов для принудительного охлаждения с приборами автоматики;
  • Комплект виброгасителей;
  • Комплект дополнительных шин;
  • Комплект пробивных предохранителей;
  • Упаковка специальная (деревянная, стандартная, морская, тропическая).
