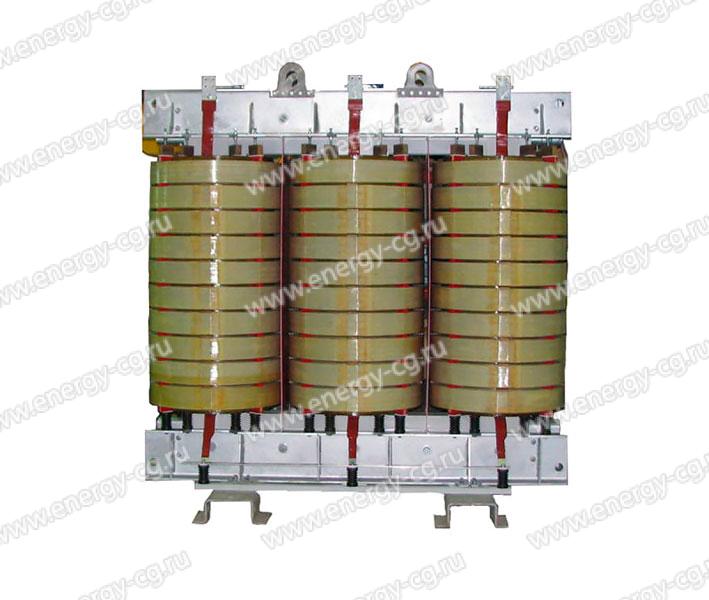

ФНЗО-1250-6 Сухой фильтр нейтралеобразующий заземляющий

Тип оборудования: Фильтр
Напряжение сети, кВ: 6
Мощность фильтра, кВА: 1250
Класс нагревостойкости изоляции: H (180 0С)
Степень защиты: IP21÷IP54
Климатическое исполнение: У, УХЛ, ХЛ, Т
Материал обмоток: Алюминий, Медь

Сухие фильтры нейтралеобразующие заземляющие монолитные

Фильтр нейтралеобразующие заземляющие монолитные производства Группы компаний "Энергия", совмещают преимущества трансформаторов изготовленных по технологии с воздушно-барьерной изоляцией и технологии производства литых трансформаторов за счет определенных особенностей их производства.

Применение

Трансформатор (фильтр) резистивного заземления нейтрали предназначены для организации резистивного заземления нейтрали в сетях 6 кВ, в которых нейтральная точка отсутствует (при этом обмотки 6 кВ силового питающего трансформатора соединены в треугольник).

Трансформаторы (фильтры) сухие резистивного заземления нейтрали, трансформаторы нейтралеобразующие трехфазные на напряжение 6 кВ с естественным охлаждением предназначены для создания искусственной нейтральной точки в трехфазной электрической сети 6 кВ и подключения к ней высоковольтных заземляющих аппаратов (дугогасящих реакторов РЗДО и заземляющих резисторов РЗ).

Сертификация

Сухие фильтры нейтралеобразующие заземляющие изготовлены в соответствии с системой качества ISO 9001 и соответствуют российским стандартам.

Гарантия

Группа компаний "Энергия" предоставляет полную гарантию качества на производимые сухие фильтры нейтралеобразующие заземляющие:

  • Соответствие фактическим параметров оборудования согласованным требованиям;
  • Заводская гарантия - от 3 лет;
  • Срок службы трансформатора сухого силового - 30 лет и более.

Хранение

Перед размещением фильтра нейтралеобразующего заземляющего на хранение, необходимо призвести осмотр сохранности упаковки и самого изделия, а также проверить комплектность. Повреждённую упаковку восстановить.

Сухой фильтр нейтралеобразующий заземляющий необходимо хранить в упаковке завода-изготовителя в закрытом, сухом, чистом, вентилируемом помещении. Условия хранения по ГОСТ 15150-69.

При хранении сухого фильтра нейтралеобразующего заземляющего необходимо применять меры, исключающие возможность его механического, климатического и химического повреждения и постороннего воздействия.

Сухой фильтр нейтралеобразующий заземляющий перед отправкой заказчику проходит консервацию и упаковку, обеспечивающие защиту на период транспортировки и хранения.

Для хранения сухого фильтра нейтралеобразующего заземляющего пригодны не отапливаемые, но сухие и чистые складские помещеия. Трансформаторы могут храниться в заводской упаковке при температуре -50 0С

Упаковка

Все оборудование, поставляемое Группой компаний "Энергия" проходит предпродажную подготовку. Технические специалисты предприятия дают рекомендации по установке и настройке оборудования, а также консультируют обслуживающий персонал клиента о возможных причинах и способах устранения неисправностей в случае их возникновения.

Тип упаковки выбирается в зависимости от требований к защите сухого фильтра нейтралеобразующего заземляющего, от воздействия климатических факторов внешней среды, способа транспортирования и с учетом конструктивных особенностей изделия:

  • Полиэтилен;
  • Картон;
  • Деревянная упаковка, в том числе для морских перевозок.

Табличка технических данных, контактные поверхности вводов и зажимы заземления подвергнуты консервации (покрыты консервационной смазкой).

Транспортировка

Сухие фильтры нейтралеобразующие заземляющие отправляется заказчику железнодорожным или автомобильным транспортом. Допускается транспортирование на речных, морских судах или авиатранспортом.

Непосредственно после прибытия к месту назначения, перед разгрузкой сухого фильтра нейтралеобразующего заземляющего совместно с представителем транспортирующей организации необходимо произвести осмотр упаковки, убедиться в отсутствии механических повреждений.

В случае обнаружения каких-либо механических повреждений сухого фильтра нейтралеобразующего заземляющего необходимо составить акт о результатах осмотра и обратиться на завод-изготовитель.

Технические параметры фильтра

Параметры Измерение Значение
Мощность кВА 1250
Частота Гц 50, 60
Номинальное напряжение сети кВ 6
Регулирование высокого напряжения (вид переключения, диапозон и число ступеней регулирования)   ПБВ ± 2 × 2.5%
Схема и группа соединения обмоток (по ГОСТ 16772-77)   Zn, Yn/D
Климатическое исполнение (по ГОСТ 15150-69)   любое
Уровень звукового давления дБ ≤ 63
Сейсмичность района установки по шкале MSK-64   до 9 баллов
Срок службы лет 30 и более



В таблице указаны справочные данные сухого фильтра нейтралеобразующегой заземляющего, могут быть изменены по заказу.

Преимущества использования сухих фильтров нейтралеобразующих заземляющих монолитных:

  1. Маленькие габариты;
  2. Высокий уровень пожаробезопасности. Отсутствует необходимость проектирования и установки систем пажаротущения;
  3. Более простой монтаж, так как не требует дополнительные меры противопожарной безопасности в местах установки;
  4. Межфазный барьер и цилиндры стекловолокно;
  5. Межвитковая изоляция арамидная бумага NOMEX®;
  6. Проводник из электротехнической алюминиевой, медной ленты или провод;
  7. Низкие шумы при эксплуатации;
  8. Специально разработанная конструкция с использованием негорючих и огнестойких материалов, обеспечивающих отсутствие частичных разрядов;
  9. Электротехническая сталь с низким удельными потерями;
  10. Экологическая безопасность. Отсутствие в трансформаторе масла устраняет угрозу загрязнения окружающей среды при утечке масла;
  11. Устойчивость к воздействию сырости и влаги.

Комплектация фильтра нейтралеобразующего заземляющего

  • Каждый фильтр (трансформатор) Группы компаний "Энергия" поставляется в функциональном состоянии, предусматривающем быстрый монтаж и пуск в эксплуатацию;
  • Фильтр (трансформатор) в базовой комплектации включает всё самое необходимое для нормальной эксплуатации оборудования;
  • Для расширения функциональности, увеличения общего контроля за оборудованием и соответствия специальным требованиям к оборудованию предусмотрено оснащение фильтра (трансформатора) дополнительными узлами и комплектующими;
  • Требования к фильтру (трансформатору) формируются на стадии составления технического задания или заполнения опросного листа.

Стандартная комплектация:

  • Температурные датчики - 4 шт.;
  • Транспортные колеса - 4 шт.;
  • Температурный блок защиты - 1 шт.;
  • Устройство регулирования напряжением (ПБВ);
  • Паспорт на изделие, инструкция по монтажу, эксплуатации и техническому обслуживанию;
  • Комплект ЗИП;
  • Заводская упаковка (стретч-плёнка, картон).

Дополнительная комплектация:

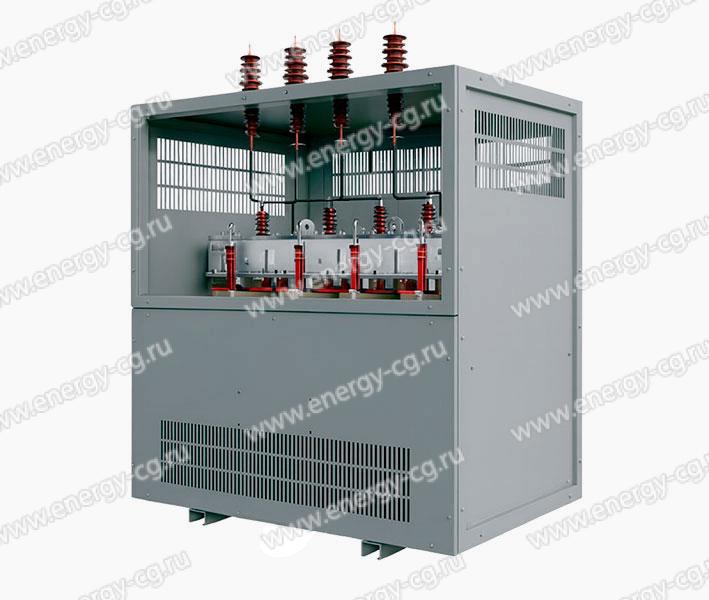

  • Защитный кожух;
  • Шкаф тепловой защиты;
  • Комплект вентиляторов для принудительного охлаждения с приборами автоматики;
  • Комплект виброгасителей;
  • Комплект трансформаторов тока;
  • Комплект дополнительных шин;
  • Комплект пробивных предохранителей;
  • Упаковка специальная (деревянная, стандартная, морская, тропическая).
