Преобразователь частоты EK-AV6-8.63-ХF-I6

Тип управляемого ЭД: Асинхронный
Синхронный
Мощность ЭД, кВт: 6900
Входное напряжение ЭД, кВ: 6
Полная мощность ПЧ, кВА: 8630
Охлаждение ПЧ: Принудительное воздушное
Обслуживание ПЧ: Двустороннее

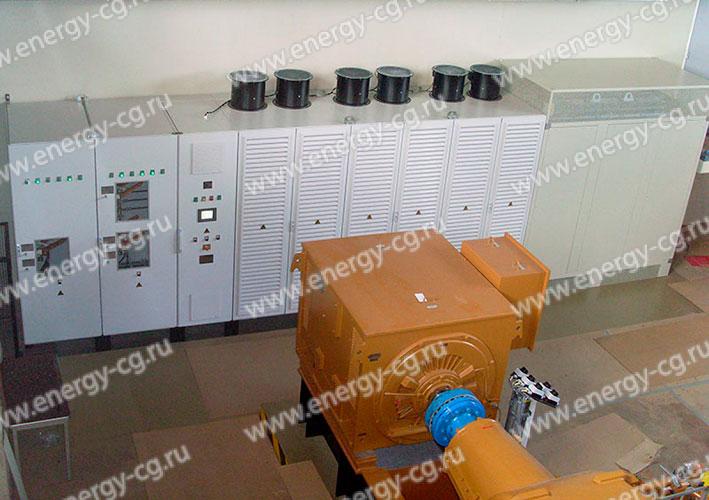

Интеллектуальный преобразователь частоты EK-AV6-8.63-ХF-I6 ГК "Энергия"

Преобразователи частоты EK-AV6-8.63-ХF-I6 производимые ГК "Энергия", предназначены для управления асинхронными и синхронными двигателями высокого напряжения 6 кВ. В преобразователях частоты EK-AV6-8.63-ХF-I6 применяется топология последовательного подключения силовых ячеек, которая позволяет гибко конфигурировать величину напряжения в фазе за счет изменения количества последовательно подключаемых силовых ячеек.

Метод векторного управления напряжением с широтно-импульсным модулированием выходного сигнала обеспечивает высокую точность и быструю реакцию системы регулирования.

В числе прочих возможностей преобразователей частоты EK-AV6-8.63-ХF-I6: КПД свыше 96 % (с учетом мнолитного трансформатора), русскоязычная сенсорная панель управления, простая в обслуживании компоновка, автоматическая регулировка напряжения для защиты изоляции от воз действия перенапряжений, высокий крутящий момент на низких частотах, функции подхвата на лету и компенсации потери мощности, опциональный ручной или автоматический байпас для обеспечения бесперебойной работы, низкий уровень гармоник и высокий коэффициент мощности.

Благодаря высокому коэффициенту мощности преобразователя частоты EK-AV6-8.63-ХF-I6 не требуется использовать устройства компенсации реактивной мощности.

Преобразователи частоты EK-AV6-8.63-ХF-I6 УХЛ4, помимо классического регулирования, имеют возможность возврата электроэнергии в сеть.

Преобразователи частоты EK-AV6-8.63-ХF-I6 обеспечивают перегрузочную способность 120 % в течение 120 секунд и 150 % в течение 3 секунд.

Преобразователи частоты EK-AV6 сохраняют работоспособность при просадке сетевого напряжения на 30 % от номинального напряжения сети.

Также преобразователи EK-AV6-8.63-ХF-I6 имеют воздушное и жидкостное охлаждение для широкого диапазона мощностей и являются гибкими с точки зрения зон обслуживания

Область применения

Металлургия:

  • Доменные воздуходувки;
  • Кислородные турбокомпрессоры;
  • Эксгаустеры, дымососы, воздуходувки;
  • Печные вентиляторы;
  • Гидротранспортные насосы;
  • Шламовые насосы;
  • Насосы для подачи охлаждающего дистиллята;
  • Конвейеры;
  • Прокатные станы.

Нефтегазовая отрасль:

  • Погружные насосы;
  • Насосы перекачки нефтепродуктов;
  • Компрессоры распределительных трубопроводов;
  • Транспортные насосы;
  • Компрессоры перекачки сжиженного газа;
  • Вентиляторы, Насосы, Компрессоры;
  • Нефтехимическое производство, Экструдеры;
  • Буровые платформы.

Цементная промышленность:

  • Вентиляторы теплообменников;
  • Мельницы, Сепараторы, Дробилки;
  • Вращающиеся печи обжига;
  • Эксгаустеры;
  • Насосы перекачки пульпы и шлама.

Химическая промышленность:

  • Технологические насосы;
  • Турбокомпрессоры;
  • Поршневые компрессоры;
  • Мешалки;
  • Резиносмесители;
  • Экструдеры;
  • Коксовики и мокрые газокомпрессоры;
  • Теплонагнетательные насосы.

Горнодобывающая промышленность:

  • Конвейеры большой протяженности;
  • Ленточные конвейеры;
  • Одно/Многодвигательные конвейеры;
  • Шаровые дробилки;
  • Мельницы самоизмельчения;
  • Валковые дробилки высокого давления;
  • Подъёмные машины;
  • Дымососы;
  • Нагнетатели.

Водподготовка, водоснабжение и водоотведение:

  • Перекачивающие насосные агрегаты;
  • Погружные насосы;
  • Насосы для откачки ила;
  • Дезодорация;
  • Повысительные насосные агрегаты;
  • Многонасосные технологические установки;
  • Питательные насосы;
  • Циркуляционные насосы;
  • Насосы станций перекачки сточных вод;
  • Установки водоотлива.

Бумажная промышленность:

  • Установки подачи макулатуры;
  • Установки подачи сырьевой смеси;
  • Бойлерные вентиляторы;
  • Строгальные станки;
  • Вспомогательные насосы.

Энергетика, коммунальное хозяйство:

  • Дожимные компрессоры;
  • Питательные насосы;
  • Циркуляционные насосы;
  • Эксгаустеры;
  • Конвейеры транспортировки угля;
  • Углеразмольные мельницы.

Конструктивные исполнения преобразователя EK-AV6-8.63-ХF-I6

Преобразователь частоты серии EK-AV6. Конструкция

ШКАФ ТРАНСФОРМАТОРА

Трехфазный многообмоточный фазосдвигающий монолитный трансформатор производства ГК "Энергия" с расщепленными обмотками является трансформатором сухого типа с классом изоляции по нагревостойкости H (180 ℃).

Специальная конструкция магнитопровода и вторичных обмоток мрнолитного трансформатора преобразуют трехфазное входное напряжение в несколько трехфазных выходных напряжений, сдвинутых относительно друг друга по фазе на небольшой угол.

Такой принцип получения трехфазного напряжения со сдвигом фаз, наряду с подключением каждого силового модуля к отдельной вторичной обмотке монолитного трансформатора позволяет:

  • Исключить необходимость в установке выходных монолитныйх трансформаторов;
  • Исключить потребность в установках компенсации реактивной мощности;
  • Исключить использование дополнительных гармонических фильтров;
  • Компенсировать гармонические помехи на выходе;
  • Устранить высшие гармоники на входе;
  • Поддерживать высокий коэффициент мощности.

ШКАФ СИЛОВЫХ ЯЧЕЕК

Силовые ячейки - взаимозаменяемая и простая в обслуживании модульная конструкция. Секция состоит из 5-6 силовых ячеек для напряжения 6 кВ.

Сухой монолитный трансформатор ГК "Энергия", обеспечивает гальванически развязанное питание силовых ячеек, оснащенных многопульсными диодными выпрямителями:

  • 6 кВ: 30-пульсный и 36-пульсный.

Данная схема позволяет эффективно снижать уровень гармонических искажений по сравнению с 6-пульсной схемой выпрямления.

Чем выше пульсность преобразователя частоты EK-AV6-8.63-ХF-I6, тем ниже уровень генерируемых им помех в питающую сеть.

В преобразователях частоты EK-AV6-8.63-ХF-I6 используются последовательно соединенные силовые ячейки и метод сложения напряжений: технология многоуровневого каскадирования силовых ячеек позволяет получать на выходе напряжение по форме, близкое к идеальной синусоиде.

СЕКЦИЯ УПРАВЛЕНИЯ

Контроллер управления:

  • Изменение вектора напряжения при помощи ШИМ;
  • Измерение сигналов и управление силовыми ячейками посредством гальванически изолированной оптоволоконной связи.

Панель управления

Сенсорная панель управления с русско-язычным интерфейсом, позволяющая осуществлять настройку и контроль параметров в процессе эксплуатации.

Сертификация

Преобразователя частоты EK-AV6-8.63-ХF-I6 УХЛ4 изготовлены в соответствии с системой качества ISO 9001 и соответствуют российским стандартам.

Гарантийное и сервисное обслуживание

Группу компаний «Энергия» научно-производственное объединение полного цикла. Мы выдаем комплексные решения на весь спектр ваших задач вплоть до введения в эксплуатацию и проведения обучения ваших специалистов.

ВНЕДРЕНИЕ

Специалисты нашего предприятия имеют многолетний опыт разработки, комплексной поставки и внедрения проектов систем частотного регулирования в различных отраслях промышленности. Мы поможем вам осуществить правильный выбор необходимого оборудования. Высокий процент локализации нашего оборудования практически исключает зависимость от поставки импортных комплектующих, что обеспечивает минимальные сроки изготовления.

ГАРАНТИЯ

Уверенность в надежности нашего оборудования позволяет нам предложить вам увеличенный срок гарантии - 36 месяцев со дня ввода в эксплуатацию с возможностью расширения до 60 месяцев для особо важных объектов. Большой срок гарантии объясняется качественной элементной базой преобразователей, а также качеством изготовления. Постоянное наличие основных деталей, собственный склад компонентов позволяют в кратчайшие сроки устранить возникшие неисправности путем гарантийной замены блоков.

КАЧЕСТВО

ГК «Энергия» гарантирует высокие показатели качества и надежности каждого поставленного частотного привода.

Для подтверждения максимального соответствия оборудования требованиям Заказчика каждый компонент преобразователя частоты подвергается всесторонним испытаниям на современном оборудовании в собственной лаборатории.

ОБУЧЕНИЕ

Широкая программа обучения работе с преобразователями частоты может быть осуществлена в ГК «Энергия». Предлагаются разные варианты обучения, от базовых учебных курсов до программ, разработанных с учетом конкретных потребностей Заказчика.

РЕМОНТ, ЗАПАСНЫЕ ЧАСТИ

В ГК «Энергия» постоянно поддерживается складской запас основных комплектующих ПЧ. Все комплектующие в случае необходимости могут производиться на предприятии в кратчайшие сроки. Кроме того, модульная конструкция силовой схемы и системы управления преобразователя позволяют быстро производить ремонт путем замены вышедших из строя блоков.

РЕПУТАЦИЯ ПРОИЗВОДИТЕЛЯ

Ответственное отношение ГК «Энергия» к качеству выпускаемой продукции подтверждено сертификатами о внедрении и применении системы качества и системы менеджмента качества, а также поставками продукции на такие ответственные объекты, как АЭС.

Технические параметры преобразователя частоты EK-AV6-8.63-ХF-I6

Параметры Измерение Нормальный режим Тяжёлый режим
ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ
Полная мощность (1) кВА 8630
Расчётная мощность электродвигателя (2) кВт 6900 5900
Длительный выходной ток А 792 683
Перегрузка 120%, 60 секунд каждые 10 минут А 953 /
Перегрузка 150%, 60 секунд каждые 10 минут А / 1020
ПАРАМЕТРЫ ИНВЕРТОРНОЙ ЯЧЕЙКИ
Количество ячеек на фазу - 5
Номинальный ток ячейки А 850
Перегрузка 120%, 60 секунд каждые 10 минут А 1020
Максимальный ток в течении 3 секунд А 1275
ТРАНСФОРМАТОР
Мощность трансформатора кВА 10000/5000×2
ХАРАКТЕРИСТИКИ СО СТАНДАРТНЫМ ТРАНСФОРМАТОРОМ
КПД (включая трансформатор) при номинальной нагрузке % 97
Рассеиваемая мощность (номинальная нагрузка) кВт 233.1 186.5
Производительность вентилятора м3 60100
Уровень шума Дб 83
Расчётная масса кг 20970
Расчётные габаритные размеры (Ш×Г×В) мм 8630×2370×3530
ПОДКЛЮЧЕНИЕ
Кабель подключение к питающей сети - Симметричный трёхфазный
Сечение кабеля, рекомендуемое мм2 50
Кабель подключения электродвигателя - Симметричный трёхфазный
Питания цепей управления - Однофазное 220 В, 50 Гц
Питание вентилятора охлаждения - Трёхфазное 380 В, 50 Гц
КОММУНИКАЦИИ
Коммуникационные возможности - Modbus RTU
Ethernet IP
Profibus DP
Modbus TCP/IP
СТЕПЕНЬ ЗАЩИТЫ
Степень защиты корпуса (IP)   В стандартном исполнении: IP31
Опционально: IP41, IP42, IP54
ОБСЛУЖИВАНИЕ
Доступ для обслуживания - Двустороннее
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
Температура при эксплуатации От 0 до +50 ℃.
От + 40 ℃ до + 50 ℃ корректировка характеристик определяется при разработке проекта и вводе оборудования в работу в зависимости от применения и фактических условий эксплуатаций
Температура при транспортировке От - 25 ℃ до + 60 ℃
Температура при хранении От 0 ℃ до + 50 ℃
Относительная влажность % Не более 90% (без конденсации и каплеобразования)
Опционально: не более 95% (без конденсации и каплеобразования)

1) Для получения технических характеристик преобразователя частоты EK-AV6 большей мощности обращайтесь в ООО "ЭНЕРГИЯ".

(2) Для синхронный и асинхронных электродвигателей. Типовое значение, расчитанное с учётом коэффициента мощности 0.88 и КПД 95%.

Габаритно-установочные размеры ПЧ EK-AV6-8.63-ХF-I6

СХЕМА КОМПАНОВКИ: Вид спереди; Вид справа.

Габаритные размеры преобразователь частоты EK-AV6-8.63-ХF-I6

Основные размеры, мм Второстепенные размеры, мм Масса не более, кг
А В C A1 A2 В1 С1 C2 C3
8630 2370 3530 3230 5400 1400 3200 330 120 20970

В таблицах указаны справочные данные. Габаритные размеры преобразователя частоты могут быть изменены по заказу.

Преимущества преобразователей частоты EK-AV6 производства ГК "Энергия":

  1. Преобразователи частоты EX-AV6 разработаны в России с учетом требований отечественных стандартов. Это позволяет вносить, при необходимости, доработки в конструкцию, в том числе габаритные и установочные, а также оперативно решать технические задачи поставленные Заказчиком.
  2. Практически чистая синусоида напряжения на выходе преобразователя позволяет:
    • Не использовать выходной фильтр;
    • Не иметь ограничений по длине кабеля (до 25 км);
    • Полностью использовать электродвигатель на 100% мощности;
    • Работать с синхронными и асинхронными двигателями любого исполнения;
    • Исключить повышенную нагрузку на изоляцию двигателя, что также благотворно влияет на срок службы электродвигателя.
  3. Практически чистая синусоида напряжения на выходе преобразователя позволяет:
    • Не использовать входной фильтр;
    • Использовать электропривод в сетях слабой мощности без риска искажения сетевого напряжения (позволяет снизить заявленную мощность, потребляемую предприятием);
    • Исключить дополнительные потери от высших гармоник тока и напряжения в проводах и в питающих трансформаторах.
  4. Коэффициент мощности, близкий к 1, позволяет не использовать устройства компенсации реактивной мощности, а также снижает потери в линиях передач электроэнергии.
  5. Входной согласующий сухой силовой монолитный трансформатор с медными обмотками в комплекте поставки обеспечивает гальваническую развязку с питающей сетью. Свойства изоляционного материала классифицируются температурой 220 °С. Для контроля температуры магнитопровода трансформатор имеет встроенные термодатчики.
  6. Модульная конструкция инвертора существенно улучшает ремонтопригодность преобразователя простой заменой неисправных силовых блоков. Среднее время восстановления работоспособности не более 40 минут при использовании комплекта ЗИП.
  7. Микропроцессорная система контроля и управления обеспечивает безопасный доступ к преобразователю частоты, а также контроль, конфигурирование, диагностику и дистанционное управление с широкими возможностями интеграции в АСУ объекта.
  8. Надежные компоненты. Основой привода являются биполярные транзисторы с изолированным затвором – IGBT. Стабильность, доступность и надежность IGBT дают потребителю высокую степень уверенности в долгой и безотказной работе преобразователей. В звене постоянного тока установлены усовершенствованные и экологичные пленочные конденсаторы, не требующие формовки и рассчитанные на весь срок службы преобразователя частоты.
  9. Простота ввода в эксплуатацию и удобное управление обеспечиваются благодаря наличию цветной сенсорной панели оператора диагональю не менее 12,1’’ с простыми понятным интерфейсом.
  10. Наличие функций автоматической самодиагностики электропривода сокращает время запуска и обеспечивает надежную эксплуатацию.
  11. Наличие векторного управления позволяет исключить датчик обратной связи и обеспечить точность регулирования 0,1%, а также осуществлять регулирование механизмов с тяжелыми условиями пуска.
  12. Наличие собственной испытательной базы позволяет проводить комплексные приемочные испытания, формируя реальные нагрузочные режимы объекта.
  13. Конструкция шкафов допускает их одностороннее обслуживание, что позволяет сэкономить на габаритах помещения.
  14. Полууправляемый диодно-тиристорный выпрямитель позволяет ограничить токи заряда конденсаторов без блокировок устройств РЗА.
  15. Преобразователь обеспечивает длительную безотказную работу и опционально комплектуется источником бесперебойного питания, рассчитанным на 1 час автономной работы системы автоматики преобразователя частоты.
  16. Исключение работы электродвигателя на резонансных частотах.
  17. Наличие встроенного ПИД-регулятора, обеспечивающего вычисление требуемой скорости электродвигателя для автоматического поддержания технологического параметра.
  18. Преобразователь частоты EK-AV6 обеспечивает двунаправленный синхронный переход электродвигателя на сеть и обратно в условиях неустойчивой работы энергосистемы и переменной динамической нагрузке, при этом обеспечивается синхронный переход без динамических бросков тока и момента.
  19. Функция регистрации медленно изменяющихся сигналов (действующие значения токов, напряжений, скорости и т.п.) и мгновенных сигналов (мгновенные значения токов, напряжений и т.п.) во время процесса работы, позволяющая анализировать работу преобразователя частоты EK-AV6.
  20. Функция непрерывной регистрации (трендов) медленно изменяющихся сигналов (действующие значения токов, напряжений, скорости, температуры и т. п.) для оценки состояния работы энергосистемы и преобразователя частоты.
  21. Журнал событий процесса работы преобразователя частоты с шагом в 1 мс, позволяющий определить причину срабатывания защит (ошибка персонала, неправильно подготовленная схема работы или отказ оборудования).
  22. Функция регистратора, облегчающая проведение пусконаладочных работ и текущую эксплуатацию преобразователя частоты EK-AV6, позволяющая отследить хронологии процесса работы в рамках нормального функционирования и со срабатыванием защит, включающих в себя: дату и время начала процесса работы, значения параметров работы, состояния элементов устройства, информацию о защитах.
  23. Работоспособность преобразователя частоты EK-AV6 при кратковременном провале или прерывании питающего напряжения (до 6 секунд), в том числе при питании электродвигателя от преобразователя частоты, что позволяет выполнить автоматический подхват на выбеге электродвигателя после восстановления напряжения питания, тем самым достигается надежная и безаварийная работа оборудования.
  24. Контроль качества на всех этапах производства.

Комплектация частотного преобразователя EK-AV6-8.63-ХF-I6

  • Каждый высоковольтный частотный преобразователь EK-AV6-8.63-ХF-I6 мощностью 8630 кВА, напряжением 6 кВ для электродвигателя мощностью 6900 кВт поставляется ГК "Энергия" в функциональном состоянии, предусматривающем быстрый монтаж и пуск в эксплуатацию;
  • Частотный преобразователь в базовой комплектации включает всё самое необходимое для нормальной эксплуатации оборудования;
  • Для расширения функциональности, увеличения общего контроля за оборудованием и соответствия специальным требованиям к оборудованию предусмотрено оснащение частотного преобразователя дополнительной комплектацией;
  • Требования к частотному преобразователю, формируются на стадии составления технического задания.

Типовые конфигурации ПЧ:

Общепромышленный:

  • Конфигурация типа электродвигателя: Асинхронный или Синхронный:
  • Конфигурация режима управления: Скалярное управление U/f;
  • Диапазон выходных мощностей: от 1000 кВА до 25 МВА;
  • Область применения: Вентилятор, Насос, Компрессор.

С векторным управлением:

  • Конфигурация типа электродвигателя: Асинхронный или Синхронный;
  • Конфигурация режима управления: Векторное управление;
  • Векторное управление: С датчиком обратной связи, Без датчика обратной связи;
  • Повышенный крутящий момент на низких частотах;
  • Область применения: Конвейер, Дробилка, Сушильный барабан, Мешалка.

С активным выпрямителем (реуператором):

  • Конфигурация типа электродвигателя: Асинхронный или Синхронный;
  • Конфигурация режима управления: Векторное управление;
  • Конфигурация опции торможения: Рекуператор;
  • Векторное управление с обратной связью;
  • Перегрузочная способность: 150% втечении 120 секунд;
  • Номинальный крутящий момент при частоте 0 Гц;
  • Активный выпрямитель на IGBT-транзисторах;
  • Рекуперация энергии в сеть;
  • Работа в четырёх квадрантах;
  • Быстрое тормажение;
  • Поддержка различных интерфейсов для подключения энкодера;
  • Область применения: Шахтный подъёмник, Лифт, Мельница, Намотчик.

С жидкостным охлаждение:

  • Конфигурация типа электродвигателя: Асинхронный или Синхронный;
  • Конфигурация типа охлаждения: Жидкостное охлаждение;
  • Встроенный теплообменник и его вторичный контур теплонасителя;
  • Сухой трансформатор;
  • Опциональная система внешней подачи воды;
  • Область применения: Горная промышленность; Металлургия; Химическая промышленность.

Опции ПЧ:

Пусковой шкаф

Эффективная защита для мощного пуска (≥ 220А):

  • Резисторы предварительнго заряда;
  • Вакуумный автоматический выключатель или контактор;
  • Эффективное снижение пусковых токов.

Байпасная система

Обеспечение непрерывности производства:

  • Двигатель может быть подключён напрямую к питающей сети в случае выхода из строя управляющего преобразователя частоты.

Система синхронного перевода двигателя на сеть:

Надёжная схема управления несколькими электродвигателями от одного преобразователя частоты:

  • Последовательный пуск каждого электродвигателя;
  • Переключение всех эллектродвигателей на питающую сеть.

Система "Ведущий - Ведомый"

Актуальна при повторяемости технологических процессов, в которых участвуют несколько независимых двигателей. При этом общее задание формирует ведущий преобразователь частоты по оптоволоконной связи, а ведомые преобразователи отрабатывают реакцию на задание ведущего.

Загрузочные документы

Позвоните нам

+7 (812) 718-63-72

+7 (812) 718-63-73

Заказать звонок

Отправьте сообщение

Отдел продаж: sales@energy-cg.ru

Общие вопросы: info@energy-cg.ru

Наш офис

191025, г. Санкт-Петербург, Невский пр., дом 76, офис 38 – показать на карте

Время работы: Пн-Пт: с 9:00 до 18:00

Выходные дни: Закрыто


© Группа компаний «Энергия», 2012 – 2024
